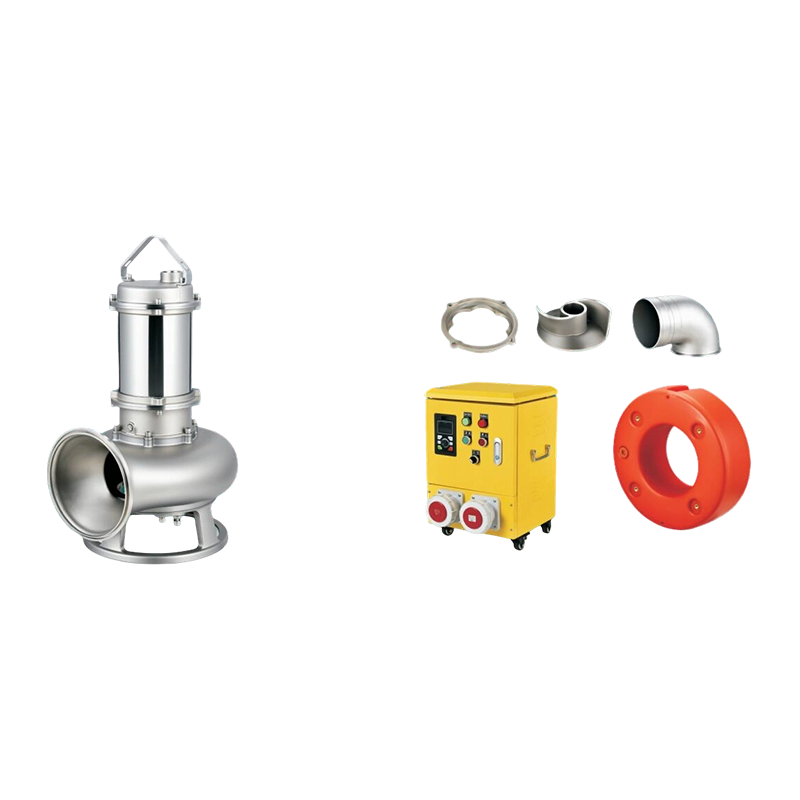

Elektrické řezací čerpadlo z nerezové oceli (řada WQS)

Co vlastně dělá řezací mechanismus – a když jej potřebujete

Standardní ponorná drenážní čerpadla jsou navržena pro přečerpávání vody – jejich oběžná kola efektivně pohybují kapalinou, ale nemají schopnost zpracovávat vláknitý, vláknitý nebo polotuhý materiál běžně přítomný v komunálních odpadních vodách, zemědělských odpadech, povodních a průmyslových odpadních vodách. Když tento typ materiálu vstupuje do běžného čerpadla, ovíjí se kolem hřídele oběžného kola, hromadí se ve spirále a buď postupně snižuje průtok, nebo způsobuje tvrdé zablokování, které vyžaduje ruční vůli.

Řezací čerpadlo řeší toto omezení přímo. Řezací mechanismus – typicky kalený ocelový řezný kroužek nebo sestava čepele umístěná na vstupu čerpadla v úzké toleranci se stacionárním protiostřím – drtí vláknitý materiál, hadry, vegetaci a měkké pevné látky na jemné částice, než se dostanou k oběžnému kolu . Výsledkem je čerpadlo, které zvládne odpadní proudy, které by zablokovaly standardní drenážní čerpadlo během několika minut, aniž by vyžadovaly časté ruční zásahy nebo instalaci předřazené prosévací infrastruktury.

Praktický důsledek je významný pro reakce na mimořádné události a aplikace pro odvodňování životního prostředí. Záplavová voda v městském prostředí nese textilie, plastové fólie, potravinový odpad a organické zbytky. Zemědělská drenáž obsahuje zbytky plodin, kořenový materiál a kejdu. Průmyslové a komunální aplikace zahrnují vláknitý kal s obsahem pevných látek, kterým žádné standardní oběžné kolo spolehlivě neprojde. Ve všech těchto souvislostech a Elektrické řezací čerpadlo z nerezové oceli eliminuje provozní narušení odstraňování ucpání – a ve společnosti Wuhu Qisheng Intelligent Equipment Co., Ltd. je tato spolehlivost proti ucpání považována spíše za základní požadavek na výkon než jako doplněk prémiové funkce.

Varianty konstrukce fréz a jejich výkonnostní kompromisy

Ne všechny mechanismy řezacího čerpadla jsou konstruovány identicky a konstrukce řezací sestavy má přímý vliv na účinnost řezání, spotřebu energie, frekvenci údržby a typy pevných látek, které čerpadlo dokáže spolehlivě zpracovat. Pochopení hlavních konstrukčních přístupů pomáhá přizpůsobit specifikaci řezacího čerpadla skutečným charakteristikám odpadního proudu dané aplikace.

• Jednonožový nůž s pevným protikroužkem — nejběžnější konfigurace; rotující nůž pracuje proti stacionárnímu vroubkovanému prstenci, aby drtil materiál na vstupu. Jednoduchá konstrukce, nenáročná na údržbu, účinná proti vláknitému materiálu. Výkon postupně klesá, jak se vůle kotouče a kroužku zvyšuje s opotřebením.
• Sestava vícenožové frézy — Více řezných hran zvyšuje řeznou frekvenci na otáčku, zlepšuje průchodnost hustého vláknitého materiálu a snižuje špičky točivého momentu spojené s jednonožovými konstrukcemi, které se setkávají s tvrdými nečistotami. Složitější geometrie zvyšuje náklady na výměnu, ale prodlužuje efektivní servisní intervaly v aplikacích s vysokým obsahem pevných látek.
• Nastavitelná vůle frézy — Prémiové konstrukce umožňují nastavit vůli mezi řezným břitem a protikroužkem na poli podle postupujícího opotřebení a obnovit řezný výkon bez výměny součástí. Zvláště cenné v aplikacích komunálních odpadních vod s nepřetržitým provozem, kde je odstavení z důvodu údržby nákladné.
• Specifikace kaleného materiálu — břity v čerpadlech z nerezové oceli jsou obvykle vyrobeny z kalené martenzitické nerezové nebo nástrojové oceli, aby byla zachována geometrie břitu v abrazivních podmínkách; měkčí materiály čepelí se rychle opotřebovávají při zpracování písčitých nebo písčitých odpadních proudů.

Požadavky na ochranu motoru pro provoz ponorného řezacího čerpadla

Ponorná řezací čerpadla pracují v přirozeně nepřátelském prostředí pro elektrické komponenty – zcela nebo částečně ponořená v kontaminované vodě, často v podmínkách, které kombinují vystavení chemikáliím, abrazivním částicím a proměnlivé teplotě. Specifikace ochrany motoru je v tomto kontextu náročnější než u motorů čerpadel pro povrchovou montáž a zaslouží si pečlivé přezkoumání při nákupu.

Kvalita mechanické ucpávky je jedním z nejdůležitějších faktorů ochrany motoru v provedení ponorné čerpadlo. Mechanická ucpávka zabraňuje migraci čerpané kapaliny podél hřídele do komory motoru. U řezacích čerpadel jsou čela těsnění vystavena stejnému agresivnímu médiu, které je řezáno a čerpáno – abrazivním částicím, chemickým sloučeninám a vláknitému materiálu, které mohou urychlit opotřebení čela a způsobit předčasné selhání těsnění, pokud specifikace materiálu těsnění neodpovídá aplikaci. Kombinace karbid křemíku versus karbon-keramické čelní plochy nabízejí výrazně odlišné profily odolnosti proti opotřebení v abrazivních a chemicky agresivních médiích.

Mezi další ochranné prvky motoru relevantní pro aplikace řezacích čerpadel patří:

• Tepelná ochrana proti přetížení (termistor nebo termostat ve vinutí) — řezací mechanismus při zpracovávání nečistot působí proměnným kroutícím momentem; tepelná ochrana zabraňuje poškození vinutí během dlouhých období vysokého zatížení, kdy motor nemůže dostatečně rychle odvádět teplo do okolní kapaliny.
• Motorová komora naplněná olejem — mnoho motorů ponorných čerpadel používá dielektrickou olejovou náplň mezi statorem a rotorem k zajištění jak mazání, tak dodatečné bariéry proti pronikání vody přes mechanickou ucpávku; tato konfigurace prodlužuje životnost ochrany v aplikacích, kde se urychluje opotřebení těsnění.
• Integrita těsnění vstupu kabelu — vstupní bod napájecího kabelu je běžným místem poruchy v ponorných čerpadlech; správně navržený kabelový vstup používá kompresní ucpávku s odlehčením tahu, aby se zabránilo pohybu kabelu v otevření těsnění při opakovaném nasazování a vytahování.

Přezkoumání specifikací ochrany motoru spolu s údaji o hydraulickém výkonu poskytuje úplnější obrázek o dlouhodobé spolehlivosti než samotné křivky průtoku a dopravní výšky – zejména u zařízení pro havarijní odezvu, kde selhání v provozu nese následky přesahující pouhé nepohodlí.

Konfigurace instalace a provozní úvahy pro nasazení řezacího čerpadla

Čerpadla Cutter jsou nasazena v širším rozsahu konfigurací instalace než standardní drenážní čerpadla a vybraná konfigurace ovlivňuje jak hydraulický výkon, tak dostupnost údržby způsoby, které je třeba zvážit před dokončením návrhu instalace.

Nejběžnější instalační přístupy pro elektrická rozbrušovací čerpadla zahrnují přenosné ponorné nasazení – spouštění čerpadla přímo do jímky, jímky nebo záplavového tělesa na vodícím laně nebo systému pevných vodicích kolejnic – a pevnou instalaci do mokré jímky na konzolách automatické spojky, které umožňují zvedání a spouštění čerpadla, aniž by do mokré studny vnikl personál. Pro nouzové a terénní aplikace dominuje přenosné nasazení díky své flexibilitě. U trvalých komunálních nebo zemědělských instalací systémy automatických spojek výrazně snižují náklady na údržbu během životnosti zařízení.

Bez ohledu na typ instalace, musí být dodržena minimální hloubka ponoření na vstupu čerpadla aby se zabránilo nasávání vzduchu, které způsobuje kavitační poškození jak oběžného kola, tak i mechanismu frézy. Většina řezacích čerpadel vyžaduje během provozu minimálně 200–400 mm vody nad vstupem; ponechání čerpadla běžet nasucho – byť jen krátce – může způsobit nevratné poškození břitu a erozi oběžného kola během jediné události.

Pro Elektrické řezací čerpadlo z nerezové oceli při polních odvodňovacích a záchranných operacích kombinace nerezové konstrukce a účelově navrženého řezacího mechanismu znamená, že zařízení lze přemisťovat mezi dramaticky odlišnými typy aplikací – reakce na městské záplavy, čištění zemědělských kanálů, odvodňování staveb – bez kompromisů ve výkonu, které by vyžadoval výběr čerpadel pro konkrétní aplikaci. Společnost Wuhu Qisheng Intelligent Equipment Co., Ltd. s technickými zdroji určenými pro hydraulická zařízení pro náročné polní podmínky podporuje zákazníky při konfiguraci instalací řezacích čerpadel, které poskytují spolehlivý výkon v celé řadě provozních scénářů, se kterými se tyto jednotky setkávají.
